中石油江汉机械研究所专用完井工作套筒加工定制

致密气及页岩气井连续管带压完井与采气一体化技术现场试验项目

完井工作筒等技术协议

产品技术参数：

1   I类气井连续管悬挂测试装置参数如下：

（1）通径：               130.2（5-1/8"）mm

（2）额度工作压力:        105MPa（150000Psi）

（3）上法兰：             5-1/8" 15M，R44垫环

（4）最大试验载荷：       30吨

（5）转换接头：           2-7/8"EUE

（6）材料真空精炼-46度冲击试验；配置螺栓、螺母、钢垫环；检验合格后装配，试压后红色油漆（宝石红RAL3003），标准木箱装箱。

1.1 ESD控制柜技术参数

（1）通路：               4路控制

（2）额度控制压力:        21MPa（3000Psi）

（3）快速接头规格：       1/2”NPT

（4）配齐气源管线和液压管线

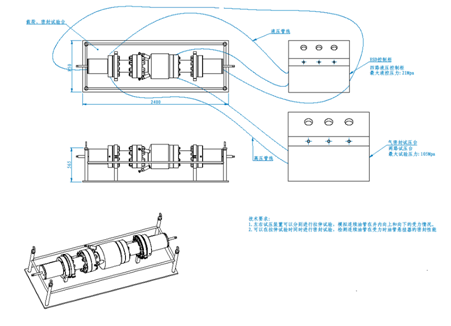

1.2 气密封试验台技术参数

（1）通路：               2路

（2）最大试验压力:        静水压150MPa（20000Psi）

（3）管线接头规格：       1/2”NPT 9/16AUTOCALVE(两种)

（4）配齐气源管线和液压管线

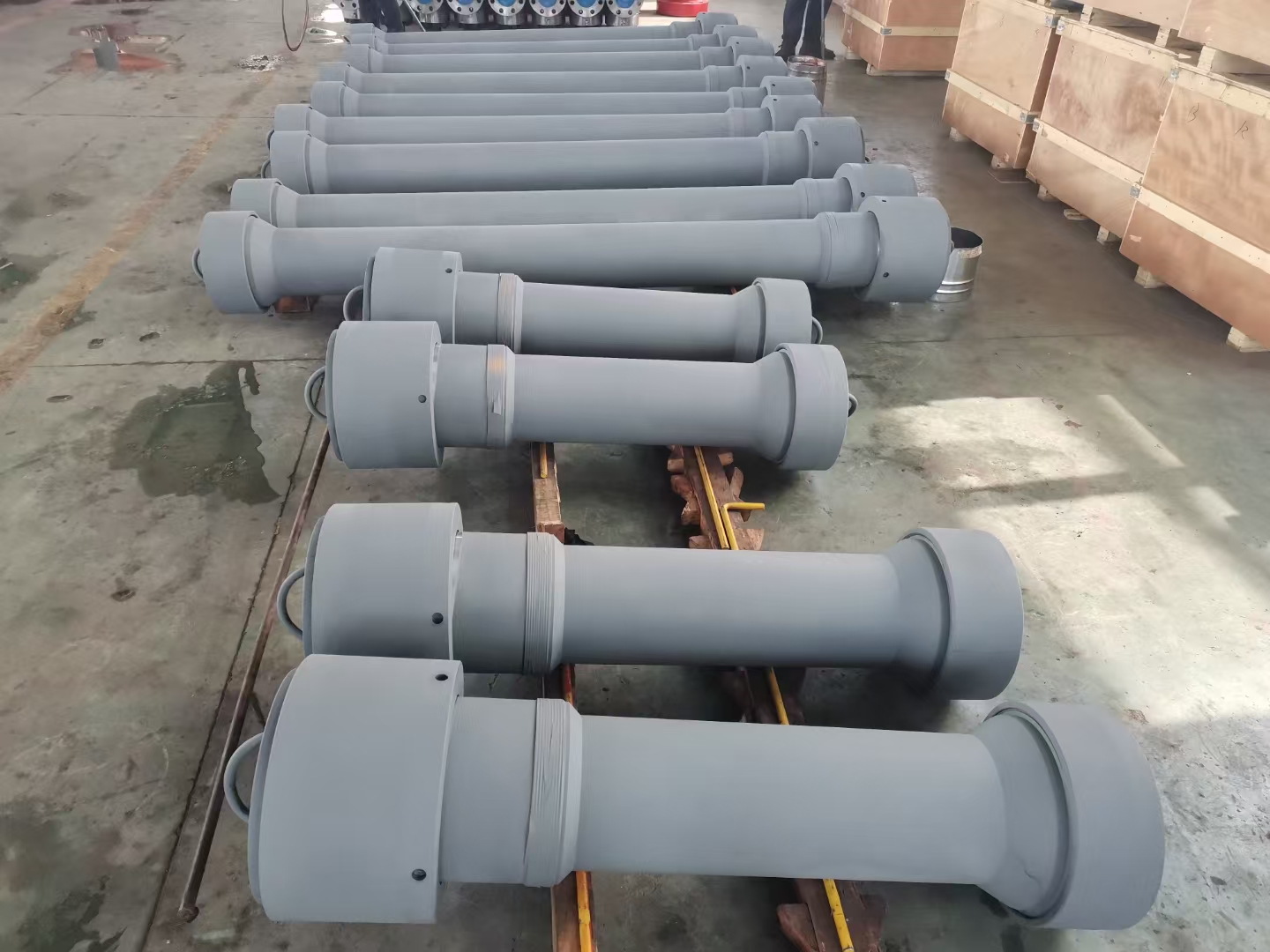

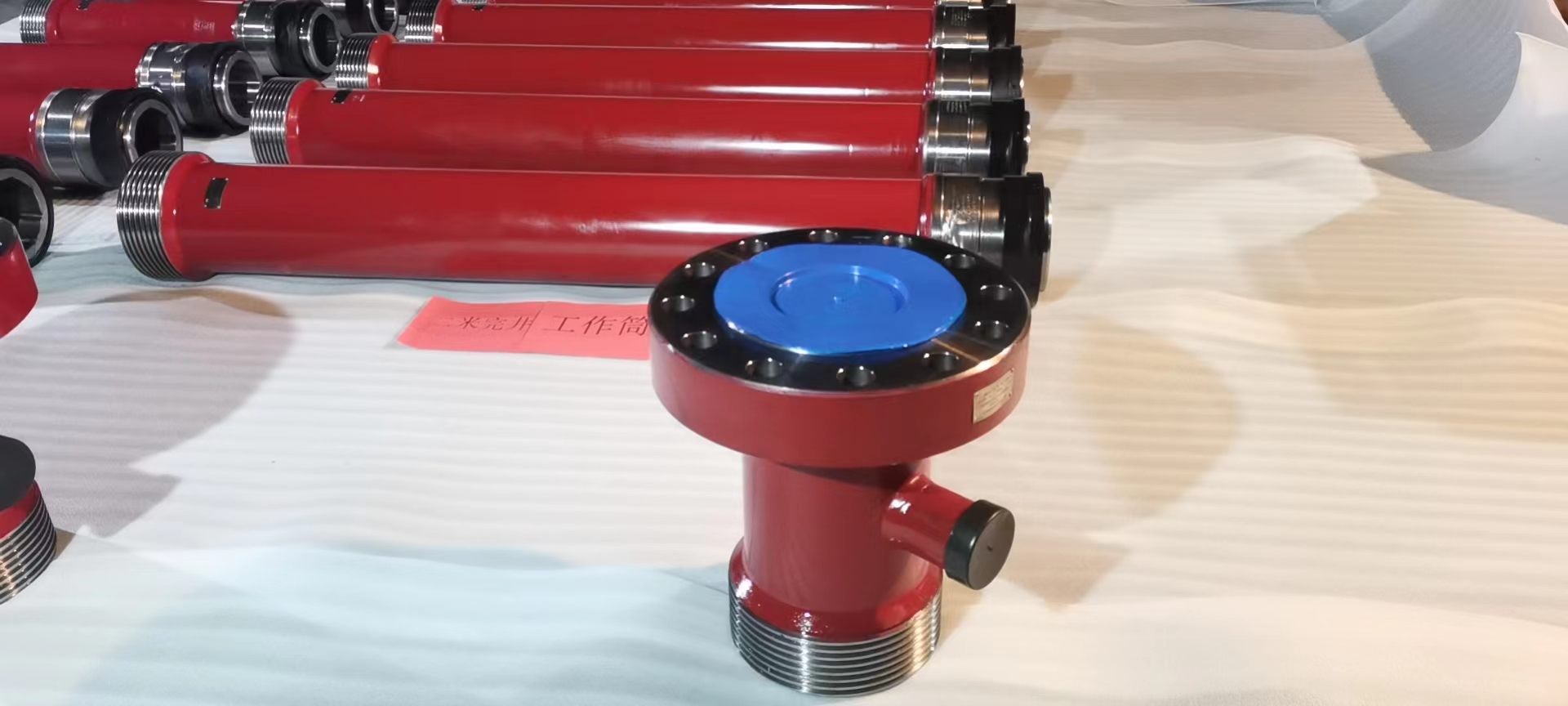

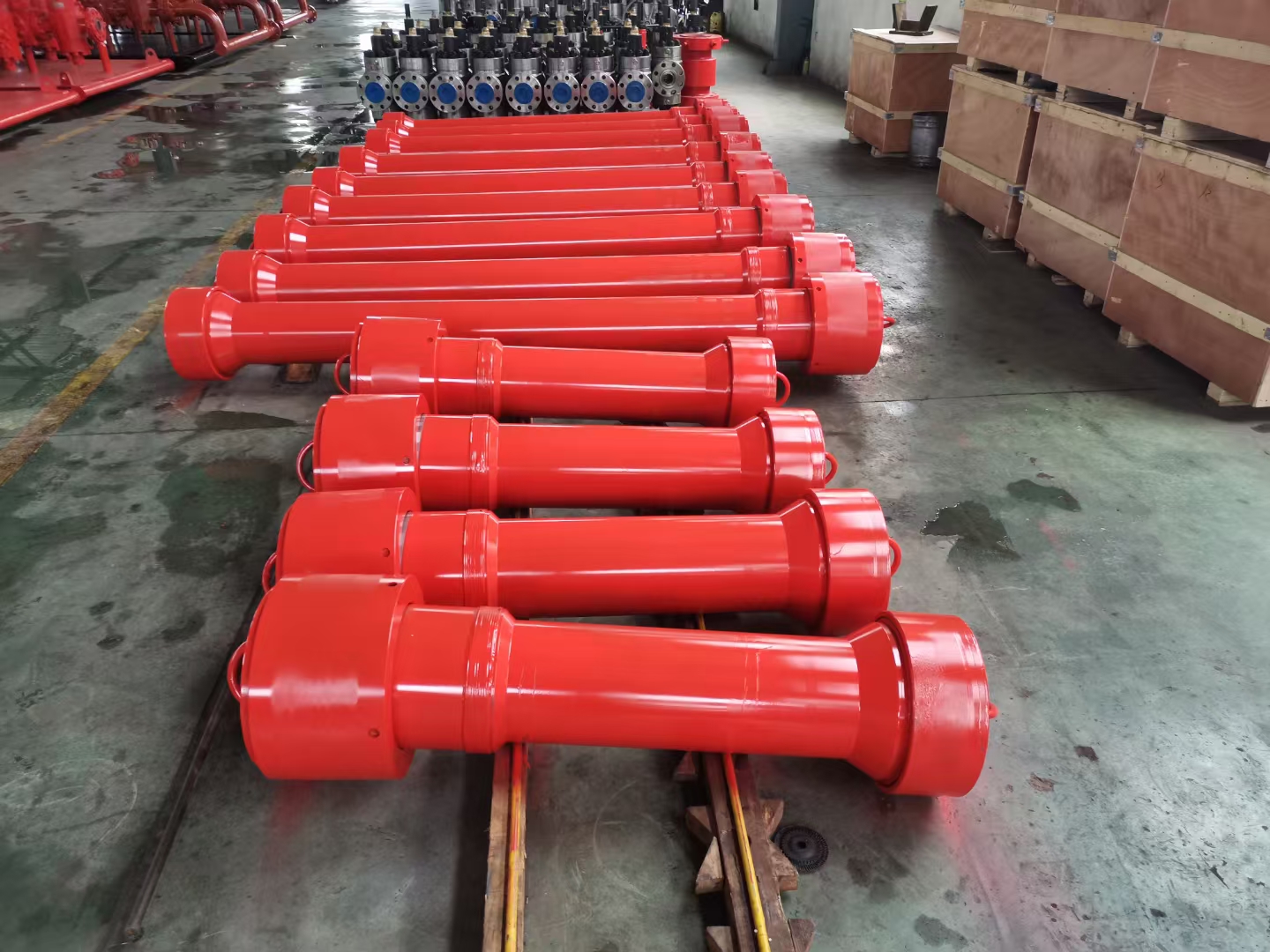

2   完井工作筒-1（CB74*2000）参数如下：

（1）通径：               179.4（7-1/16"）

（2）上端部：             CB74(pin),12"-2ACME-2G

（3）下端部：             CB74(box),12"-2ACME-2G

（4）额定工作压力：       105MPa（15000Psi）

（4）强度试验压力：       静水压150MPa（20000Psi）

（6）工作介质：           含H2S的原油、天然气、水等

（7）材料级别：           EE级

（8）工作温度：           LU级（-46℃ ～ +121℃）

（9）产品等级：           API6A EE-PSL3G-PR1

3   完井工作筒-2（CB74*3500）参数如下：

（1）通径：               179.4（7-1/16"）mm

（2）上端部：             CB74(pin),12"-2ACME-2G

（3）下端部：             CB74(box),12"-2ACME-2G

（4）额定工作压力：       105MPa（15000Psi）

（4）强度试验压力：       静水压150MPa（20000Psi）

（6）工作介质：           含H2S的原油、天然气、水等

（7）材料级别：           EE级

（8）工作温度：           LU级（-46℃ ～ +121℃）

（9）产品等级：           API6A EE-PSL3G-PR1
